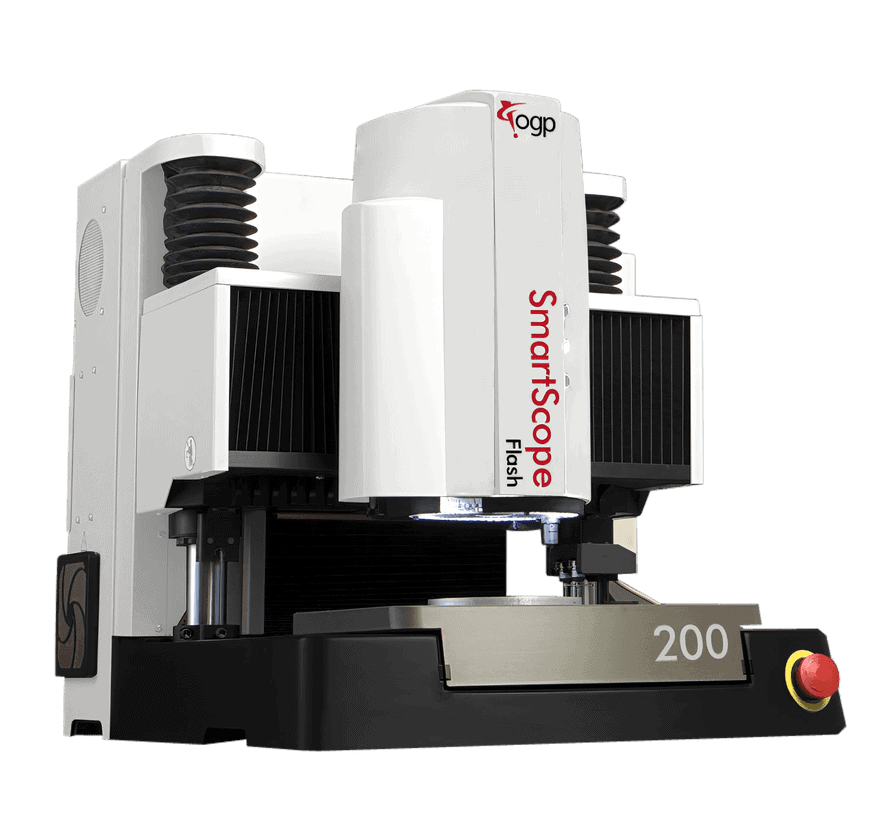

Contrôle dimensionnel 3D et 2D par machine optique et tridimensionnelle

Chez QualiMet, nous réalisons des mesures dimensionnelles précises en 2D et 3D – longueurs, diamètres, rayons, angles, distances, entraxes, formes géométriques, tolérances GPS –

Mesures dimensionnelles 2D (plans et profils)

Longueurs et largeurs : mesure précise entre deux points (±1 µm)
Diamètres extérieurs / intérieurs : vérification d’arbres, alésages, axes
Rayons et congés : détection des transitions courbes sur les pièces
Angles : mesure d’angles internes/externes jusqu’à 0,01°
Entraxes : distance entre perçages ou éléments fonctionnels
Pas de filetage / pas de trou : mesure de régularité et périodicité
Contours : analyse du profil 2D par superposition au plan DXF

Applications typiques : contrôle de pièces tournées, découpées, fraisées, plastiques, électroniques.

Mesures dimensionnelles 3D (volumes et formes)

Mesures dans l’espace XYZ : coordonnées tridimensionnelles absolues
Planéité : écart maximal d’un plan réel par rapport à un plan idéal
Rectitude / Linéarité : déviation d’un axe par rapport à une droite parfaite
Perpendicularité : angle entre deux plans ou axes
Cylindricité, circularité : analyse des défauts de forme selon ISO 1101
Parallélisme / Angularité : relation géométrique entre surfaces
Mesures GD&T : évaluation des tolérances géométriques (position, battement, etc.)

Applications typiques : validation de pièces usinées complexes, moules, implants médicaux, pièces plastiques injectées, assemblages mécaniques
